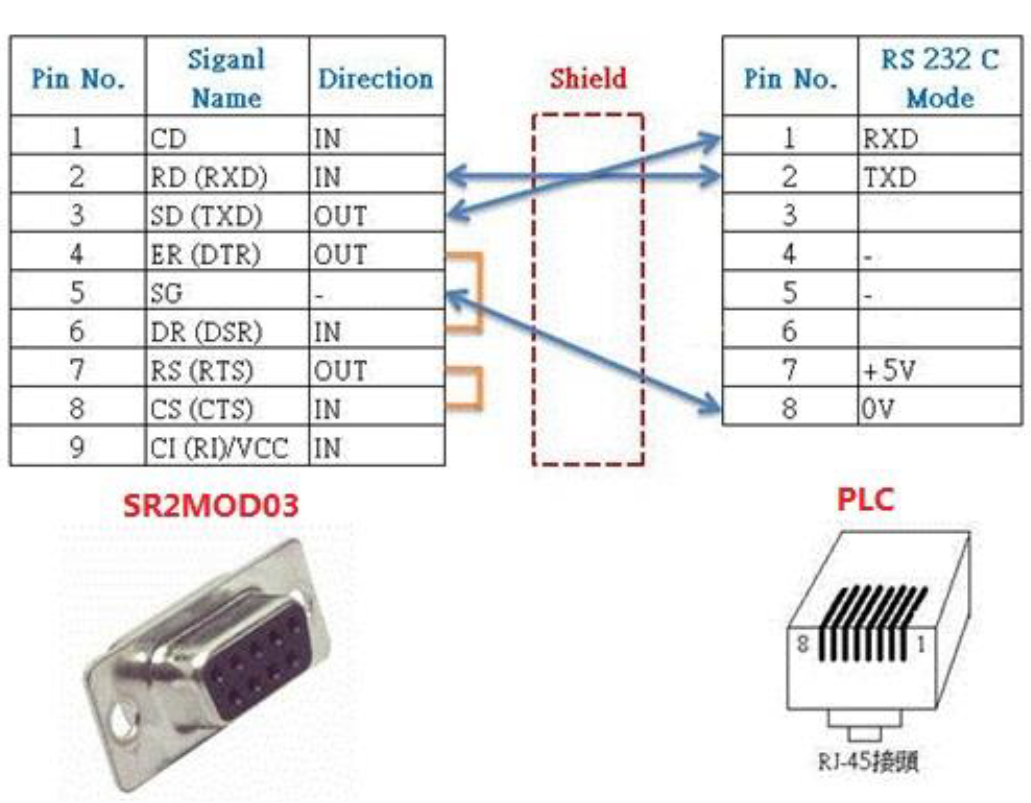

如圖所示,PLC 側為 RJ45 接口,SR2MOD03 側為 SUB-D 接口,接線圖如下所示:

由 DHCP 服務器分配地址 ､由 BOOTP 服務器分配地址 ､固定 IP 地址 ､後配置文件｡

對於一個 Modbus TCP iosescanner 從站來講,最多可以配置 64 個通道｡

能同時連 247 個從站的,但是因為是串行通訊,同時隻能和一個首發信息,其他的要排隊,站越多輪詢的時間越長｡

TM251MESE 的 Ethernet_1 端口和 Ethernet_2 端口,這 2 個的 IP 地址不得位於同一個 IP 網絡內｡否則編譯會報錯:

截止到 SoMachineV4.1 SP2z 為止,Ethernet Net/Ip 的通訊方式無法通過功能塊實現,隻能用類似 IO Scan 那種映射地址的方式進行通訊｡

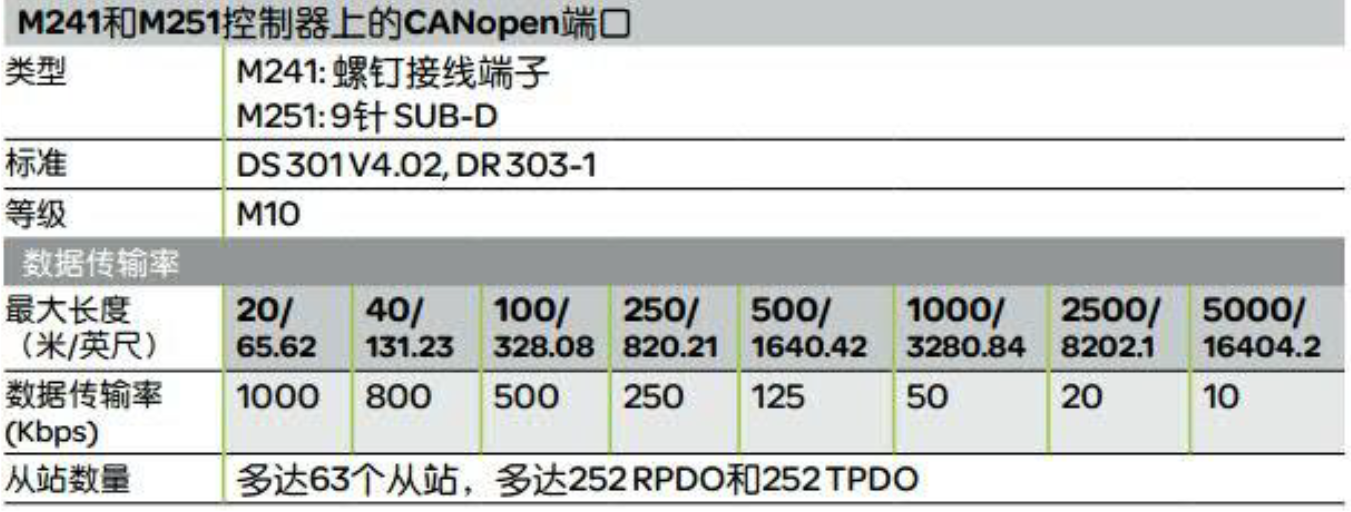

M241 和 M251 控製器上的 canopen 端口通訊的最大距離和通訊速率有關,具體參照下表

鬆下 BR2032 型號電池｡

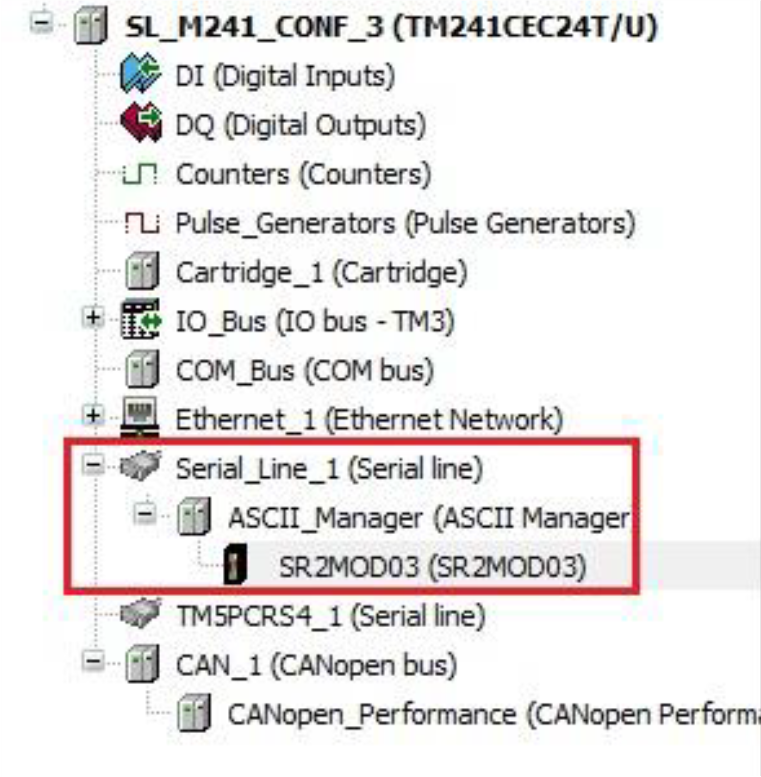

可以,在 M241/M251 的串口配置中,添加 ASCII_Manager,然後就可以添加調製解調器 SR2MOD03 了｡

TM251MESE 的 ETH2 口最多支持 64 個 Modbus TCP/IP iosescanner 從站｡

在添加通道時,一個通道如果是用功能碼 23(讀寫多個寄存器)的話,支持的最大讀長度是 125,寫長度是 121｡如果是用功能碼 16(寫多個寄存器)的話,支持的最大寫長度是 123｡如果是用功能碼 03(讀多個寄存器)的話,支持的最大讀長度是 125｡

對於所有的從站來講,支持的輸入輸出字的長度是 2048｡

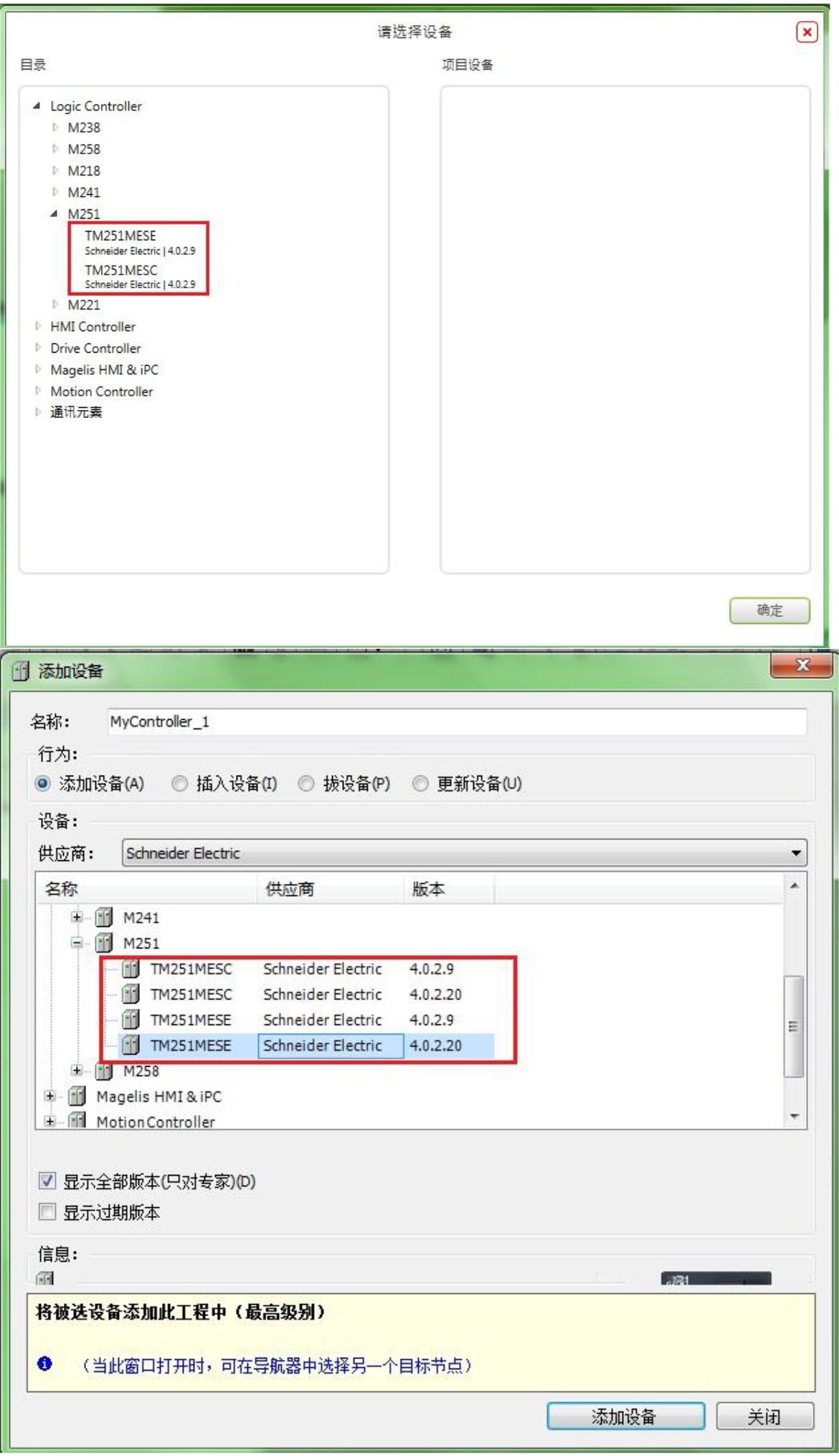

以 M251 為例,在 SoMachineCenter 中添加時隻可以選中 V4.0.2.9 版本,但是在項目中點擊右鍵添加設備時,可以選擇 V4.0.2.9 之外還可以選擇 V4.0.2.20｡如果要選擇高版本,請在項目中點擊右鍵添加｡

可為 Modicon M241 Logic Controller 定義的最大任務數為:
